Plynové ventily automatické s ručním otevíráním - tlak do 600 kPa
Samočinné uzavírací plynové ventily SVGM pro plynná paliva s manuálním resetem pro ovládání průtoku plynu potrubím s vysokým tlakem do 600 kPa.
Ovládacím prvkem plynového ventilu je elektromagnet a ruční mechanizmus pro uvedení ventilu do polohy otevřeno.
Přivedením napájecího napětí na cívku elektromagnetu se plynový ventil automaticky neotevře, je nutný zásah obsluhy, která pomocí ručního mechanizmu přestaví kuželku táhlem do polohy otevřeno. Při odpojení napájecího napětí se ventil automaticky uzavře. V základní poloze (bez proudu) je plynový ventil uzavřen - funkce NC.
Použití plynového ventilu
Samočinný uzávěr plynného paliva dle ČSN EN 161 - uzávěr instalovaný před vstupem plynovodu do kotelny dle ČSN 07 0703 - Kotelny se zařízeními na plynná paliva, bod 7.6 v součinnosti s detektory úniku plynu.
Parametry plynového ventilu
Pro správnou volbu Vašeho plynového ventilu potřebujete především zvážit rozměry armatury pro připojení, příkon pro ovládání ventilu a provozní tlak plynu.
Příkon cívek u ventilů Rp 1 ¼–DN150 je do 20s po otevření ventilů snížen o cca 70%.
| Těleso/víko: | mosaz pro Rp 1/2–1, hliník pro Rp1 1/4–DN300, víko pro DN65-DN300 galvanizovaná ocel |
| Médium: | topné plyny dle ČSN EN 437 třídy 1,2,3 |
| Napájecí napětí: | 230V/ 50-60Hz, 24V/ 50Hz, 24V DC, 12V AC, 12V DC - viz objednací kód |
| Funkce: | NC (bez napětí uzavřen), do otevřené polohy přestavit ručně - cívka pod napětím |
| Třída ventilu: | A |
| Doba uzavření: | <1s |
| Krytí: | IP65 |
| Prostředí: | dle ATEX zóna 2, Ex II 3G/D, na poptávku i pro zónu 1 |
| Provoz: | 100% - trvalá zátěž |
| Třída izolace: | F (155 °C) |
| Filtrační vložka: | 50 mikronů pro Rp1 1/4–2 50 mikronů pro DN65–DN80 10 mikronů pro DN100–DN150 DN200–DN300 jsou bez filtrační vložky |
| Teplota okolí: | -20 °C – +60 °C |
| Skupina přístrojů: | 2 |
| Provozní přetlak: | 0–50kPa pro SVGM050 0–600kPa pro SVGM600 |

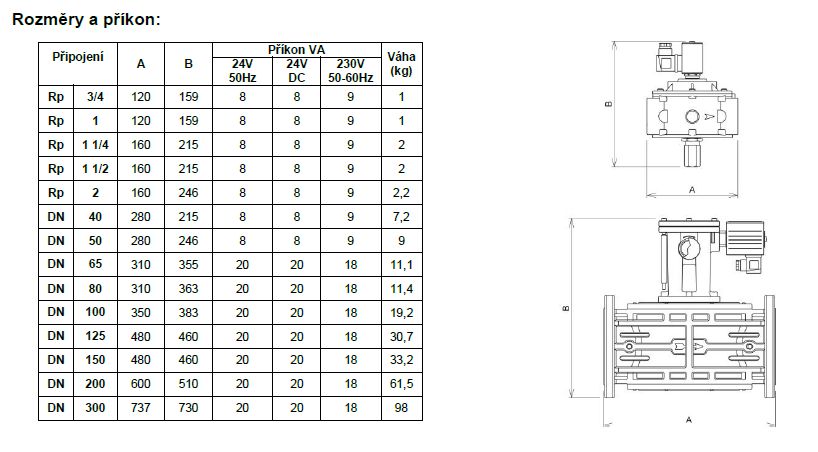

| Ostatní info: | průtok, příkon atd., viz dok. VTX_MPP_SVGM |
| Připojení: | závitové dle ISO 7/1, Rp1/2–2 přírubové PN16 dle ISO 7005, DN25–DN300 |
Objednat Plynový ventil
Pokud potřebujete tento plynový ventil, můžete ho objednat nebo získat podrobnější informace.
Plynový ventil automatický s ručním ovládáním - objednací kód
Tvorba kódu pro objednání správného plynového ventilu s ručnim ovládáním (SVGM) v sobě zahrnuje následující údaje, kterým odpovídají jednotlivé indexy, tvořící kódové číslo:
- napájecí napětí
- provozní tlak / přetlak
- připojovací rozměr armatury
Po proklinutí naleznete rovněž podrobnější informace o tom, jaké rozměry měřit.
